Ventose ad alte prestazioni

Serie C

Ventosas de altas prestaciones serie C COVAL

La serie di ventose della serie C, ventose ad alte prestazioni sono state progettate per soddisfare i bisogni tipici del settore automotive.
Le caratteristiche uniche di queste ventose consentono di ottimizzare la produzione in tutte le applicazioni ad altissima velocità.

• Una gamma completa di forme e diametri per rispondere ad ogni necessità.
• Tasselli antiscivolo per garantire un posizionamento ottimale delle lamiere unte.
• Forma dei soffietti ottimizzata per permettere la manipolazione di lamiere sottili senza deformazioni.
• Ideali per applicazioni automatiche.
• Particolarmente adatte ai settori dell'imbutitura e dello stampaggio.

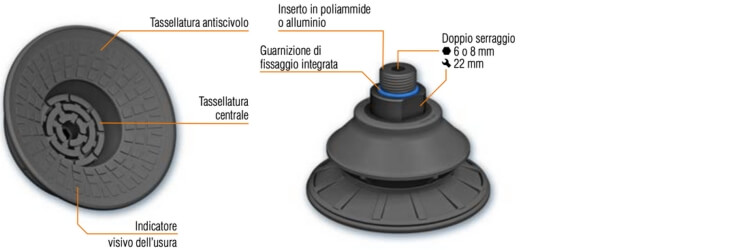

Caratteristiche :
• Eccellente resistenza allo scivolamento.
• Presa di lamiere fini senza deformazione delle stesse, grazie ai suppoti nella zona centrale.
• Strutturata in elastomero e poliammide caricato con fibra div etro per evitare ogni eventuale rischio di danneggiamento degli stampi.
• Due possibilità di serraggio: mediante chiave da 22 mm e brugola da 6 o 8 mm
• Tenuta garantita:
- O-rings sulle ventose circolari per attacchi maschio 3/8G M ve quadrato 32 ,
- Guarnizione integrale sulle ventose ovali con attacco maschio 3/8 .

Gamma :
Le ventose ad alte prestazioni COVAL della linea C sono disponibili in un'ampia varietà di forme, dimensioni e possibilità di fi ssaggio, per soddisfare al meglio le richieste dell'applicazione.

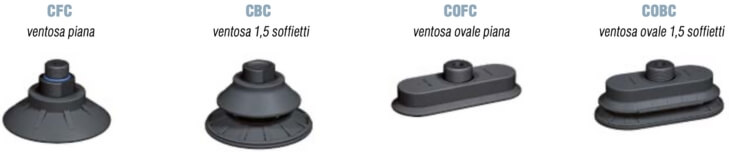

Forme :
Ventosa piana CFC
Ventosa a 1.5 soffi etti 1.5 CBC
Ventosa piana ovale COFC
Ventosa a 1.5 soffi etti ovale 1.5 COBC

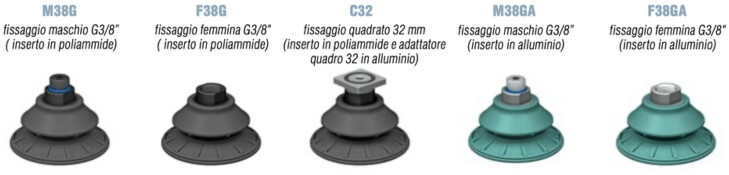

Attacci disponibili :
• Filetto maschio 3/8G (poliammide)
• Filetto femmina 3/8G (poliammide o aluminio)
• Adattatore quadrato 32mm (aluminio)

Materiali
• NBR ventose: Nitrile 55 Shore A (alta resistenza agli oli),colore grigio.
• Inserto filettato:
  - Poliammide rinforzato con fibra di vetro, PA6-6+30%GF, per la riduzione dei pesi (Inserti M38G/F38G).
  - Alluminio (inserto F38GA/C32).
• NBR O-ring: Nitrile blu o nero.
• Fissaggio quadrato : Aluminio

Altri fissaggi disponibili su richiesta
