Pompe a vuoto con venturimetro

Applicazioni:
Qualsiasi presa discontinua, cioè soltanto durante una parte del ciclo completo della macchina.

Vantaggi:
. Consumo limitato ai soli momenti d'impiego.
. Installazione nelle immediate vicinanze delle ventose.
. Portate e livelli adeguati ad ogni esigenza di presa.

Principio delle pompe a vuoto con venturimetro

Attuazione dell'effetto "venturimetro":
un ugello di diametro Ø viene alimentato ad aria compressa. Il getto d'aria emesso trascina nelle sue turbolenze l'aria ambientale, quindi raggiunge il miscelatore per essere evacuato.

La richiesta d'aria ambientale crea la depressione da cui deriva il vuoto generato.

Contrariamente alle pompe a vuoto rotatorie che devono girare di continuo, le pompe a vuoto con venturimetro possono funzionare in modo discontinuo, soltanto nei momenti in cui le ventose hanno bisogno di vuoto.

Gamme di pompe a vuoto con venturimetro
Le varianti di ugelli e di miscelatori offrono una gamma che può rispondere ad ogni necessità.

· diametro Ø dell'ugello:
Questo diametro definisce la potenza messa in atto e dunque la capacità d'aspirazione: gamma graduata da Ø = 0,5 mm per microventose a Ø = 3mm con aspirazione fino a 400 Nl/mn per numerose ventose di grande dimensione.

· profilo del miscelatore
Questo profilo definisce il livello di vuoto massimo raggiunto dal venturimetro.

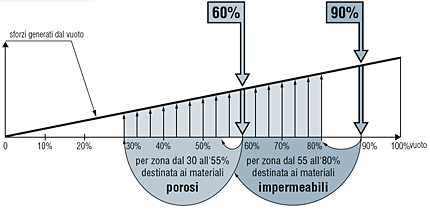

Due livelli standard

. 60% per materiali porosi (vuoto dal 30 al 55%).
. 90% per materiali impermeabili (vuoto dal 55 al 80%).

Applicazioni e pratica

Le pompe a vuoto con venturimetro sono destinate ad ogni applicazione abituale di presa con il vuoto.
Compatti e leggeri, i venturimetri sono installati nelle immediate vicinanze delle ventose: poche perdite di carico e minimo volume di scarico minimo, da cui derivano tempi di risposta brevi ed un consumo di energia ridotto al minimo.

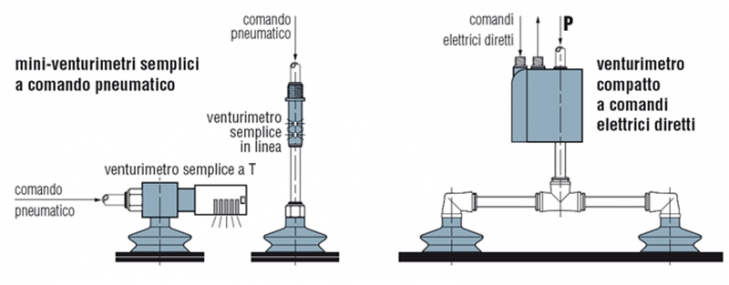

Su un piano pratico, occorre distinguere:
. I venturimetri semplici a comando pneumatico, miniaturizzati per installazione sulle ventose.
. I venturimetri completi a comando elettrico diretto, per installazione nelle immediate vicinanze delle ventose.
