Impieghi e misure del vuoto

Sviluppo della presa con il vuoto

Generare ed utilizzare un vuoto industriale permette di afferrare mediante ventose gli oggetti ed i materiali per poi manipolarli.

Questa tecnica è stata sviluppata per le operazioni industriali d'assemblaggio, di ripresa e controllo di pezzi, di trasferimenti vari, d'imballaggio e confezionamento, ecc.

Interessa particolarmente l'industria automobilistica, del legno, della plastica e tutte le attività di trasformazione di oggetti: alimentare, elettrico, mobili, ecc.

La presa mediante il vuoto è considerata una tecnologia di produzione chiave, di cui scopriamo qui le norme, i metodi ed i componenti.

La misura del livello di vuoto

Gli scienziati utilizzano la pressione assoluta la cui scala comincia dal vuoto perfetto, mentre la pressione atmosferica si situa all'incirca ad 1 bar.

Per le applicazioni industriali si preferisce prendere in considerazione la pressione relativa. Distingue chiaramente il vuoto (pressioni negative) dalle pressioni positive.
In presa, il vuoto è efficace soltanto per mezzo della differenza con la pressione atmosferica.

Ma la pressione atmosferica varia leggermente con l'altitudine del luogo d'applicazione. È per questo che è più pratico esprimere un livello di vuoto in % della pressione atmosferica.

Le scale a fianco esprimono la corrispondenza tra le pressioni espresse in bar e mbar, ed i livelli di vuoto espressi in % della pressione atmosferica. Questa corrispondenza si riferisce ad un'applicazione ad un'altitudine di 100 m. E' utilizzata per determinare la dimensione delle ventose, poiché è più pratica e adatta alle normali altidudini dei siti industriali.

I livelli di vuoto consigliati

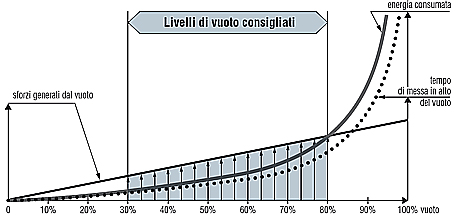

La presa esercita sforzi proporzionali al livello di vuoto che li genera (curve a fianco). Per trarre il massimo vantaggio dagli sforzi, si è portati ad utilizzare un livello di vuoto massimo.

Tuttavia, le curve mostrano anche che un vuoto elevato:
. costa caro in termini energia.
. richiede tempo per essere messo in atto.

È per questo che i livelli di vuoto applicati devono essere limitati: dal 30% quando la portata di vuoto da mantenere è importante, all'80% in circuito impermeabile (portata di mantenimento nullo).
